Výběr stroje: Jak odhadnout výkon potřebný pro vykladač se šroubovou lodí

Výběr vpravo Screw Ship Unloader pro provoz vašeho portu je zásadní rozhodnutí, které přímo ovlivňuje efektivitu, provozní náklady a dlouhodobou spolehlivost. Základem tohoto procesu výběru je přesný odhad požadavků na napájení. Poddimenzovaný motor vede k častému zablokování, zvýšené údržbě a nedosažení cílové rychlosti vykládky, zatímco předimenzovaný motor vede ke zbytečným investičním výdajům a vyšší spotřebě energie. Tato příručka poskytuje komplexní postupný přístup k odhadu výkonu potřebného pro a Screw Ship Unloader , ponoříme se do klíčových faktorů a výpočtů, které definují výpočet výkonu šnekového dopravníku pro tyto složité stroje. Správný odhad výkonu pro velkoobjemový vykladač je zásadní pro zajištění optimálního výkonu a návratnosti investic.

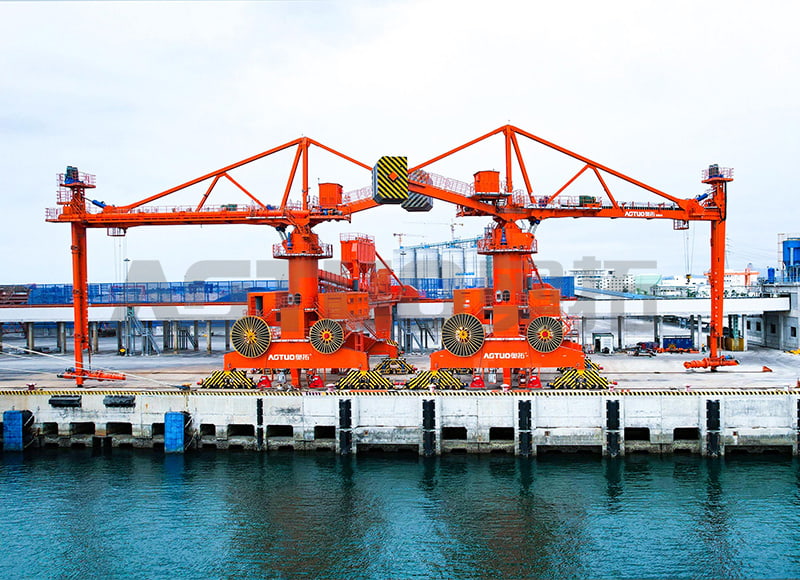

1000-70000 DWT 200-1500 t/h Kolejový mobilní vykladač šroubových lodí

Pochopení základních složek poptávky po energii

Celkový výkon potřebný k pohonu a Screw Ship Unloader není jedinou hodnotou, ale součtem několika různých složek. Každá z těchto součástí představuje sílu, kterou musí motor překonat, aby přesunul materiál z lodního prostoru do přijímacího systému na pobřeží. Pochopení těchto prvků je prvním krokem v jakékoli přesnosti průvodce velikostí motoru vykladače .

• Síla manipulace s materiálem (P _H ): To je síla potřebná ke skutečnému zvedání a pohybu sypkého materiálu po délce a sklonu šnekového dopravníku. Přímo souvisí s kapacitou, výškou zdvihu a délkou dopravníku.
• Třecí síla materiálu (P _F ): Při pohybu se materiál otírá o lopatky šneku a žlab a vytváří tření. Tato složka je ovlivněna abrazivitou materiálu a jeho koeficientem vnitřního tření.
• Výkon prázdného dopravníku (P _E ): To je výkon potřebný k tomu, aby přečerpávač jednoduše běžel naprázdno a překonal mechanické tření v ložiskách, převodovkách a dalších pohyblivých částech.
• Další zatížení: K celkové poptávce přispívá také nakloněný provoz, faktory prostředí, jako je odpor větru na výložníku, a výkon potřebný pro pomocné systémy, jako jsou vychylovací a otočné pohyby.

Klíčové faktory ovlivňující požadavky na napájení

Přesný odhad výkonu je problém s mnoha proměnnými. Před zahájením výpočtů je nezbytné shromáždit konkrétní údaje o materiálu, se kterým se má manipulovat, a provozních parametrech přečerpávače. Tato data tvoří základ spolehlivosti odhad výkonu pro velkoobjemový vykladač .

• Objemová hustota materiálu (γ): Hmotnost na jednotku objemu (např. kg/m³) materiálu. Těžší materiály, jako je železná ruda, vyžadují podstatně více energie než lehčí materiály, jako je obilí.
• Vykládací kapacita (Q): Požadovaný hmotnostní průtok (např. tuny za hodinu). Toto je primární hnací síla požadavku na napájení.
• Délka dopravníku (L) a sklon (H): Celková horizontální vzdálenost a vertikální výška zdvihu musí být materiál přepravován. Delší a strmější dopravníky vyžadují větší výkon.
• Faktor tření materiálu (f): Bezrozměrná hodnota, která představuje charakteristiky toku materiálu a jeho interakci s povrchy dopravníku. U lepivých nebo abrazivních materiálů je vyšší.
• Koeficient plnění (φ): Poměr plochy průřezu vyplněného materiálem k celkové dostupné ploše. Obvykle je to mezi 15 % a 45 % u šnekových dopravníků, aby se zabránilo přetížení.

Srovnávací tabulka vlastností materiálu

Vlastnosti sypkého materiálu jsou snad nejvýznamnější proměnnou. Následující tabulka uvádí typické hodnoty pro běžné materiály, které jsou rozhodujícími vstupy pro výpočet výkonu šnekového dopravníku .

Metodika výpočtu výkonu krok za krokem

Zatímco pro konečné návrhy se často používá podrobný software, ruční odhad poskytuje neocenitelný náhled. Následující metodika, založená na standardech CEMA (Conveyor Equipment Manufacturers Association), nastiňuje postup pro základní horizontální šnekový dopravník. Toto tvoří jádro každého průvodce velikostí motoru vykladače .

Krok 1: Výpočet manipulačního výkonu (str _H )

To je výkon potřebný k přesunu hmoty materiálu na požadovanou vzdálenost. Vzorec je:

P _H (kW) = (C*L*g)/3600

Kde: C = Kapacita (kg/h), L = Délka dopravníku (m), g = Gravitace (9,81 m/s²). U šikmých dopravníků je „L“ nahrazeno celkovou dopravní vzdáleností, což výrazně zvyšuje spotřebu energie.

• Příklad: Pro kapacitu 500 t/h (500 000 kg/h) nad 30 metrů: P _H = (500 000 * 30 * 9,81) / 3600 = ~40,9 kW.
• Zvažování: Tato součást je nejcitlivější na změny kapacity a výšky zdvihu.

Krok 2: Výpočet třecího výkonu materiálu (str _F )

To odpovídá tření mezi materiálem a šnekem/žlabem. Vzorec je:

P _F (kW) = (C * L * f) / 3670

Kde: f je faktor tření materiálu (např. 1,5 pro cement, 4,0 pro slínek).

• Příklad (pokračování): Pro cement (f=1,5) nad 30 metrů: P _F = (500 000 * 30 * 1,5) / 3670 = ~6,1 kW.
• Zvažování: Abrazivní materiály s vysokým faktorem „f“ tuto hodnotu drasticky zvýší.

Krok 3: Zohledněte účinnost a určete instalovaný výkon

Vypočtené hodnoty výkonu jsou teoretické a neberou v úvahu mechanické ztráty. Celkový požadovaný výkon na hřídeli motoru se zjistí vydělením součtu všech výkonových složek celkovou účinností pohonu (η).

P _Celkem = (P _H P _F P _E ) / η

• Účinnost (η): Pro systém zahrnující převodovku a ložiska je η typicky mezi 0,85 a 0,95.
• Výkon prázdného dopravníku (P _E ): To lze odhadnout z údajů výrobce nebo jako malé procento (např. 5-10 %) síly materiálu pro počáteční odhady.
• Konečná velikost: K P se obvykle přidává bezpečnostní faktor 10-15 %. _Celkem aby se dosáhlo konečného instalovaného výkonu motoru a zajistilo se, že zvládne zatížení při spuštění a menší přetížení.

Pokročilé úvahy pro aplikace v reálném světě

Základní výpočet poskytuje základ, ale reálný svět specifikace šroubového vykladače vyžaduje zohlednění složitější dynamiky. Společnosti s rozsáhlými inženýrskými zkušenostmi, jako je Hangzhou Aotuo Mechanical and Electrical Co., Ltd., integrují tyto faktory do svých návrhů pro zařízení schopná manipulovat až do 3000 t/h.

• Měniče s proměnnou frekvencí (VFD): Použití VFD umožňuje motoru pracovat při různých rychlostech a poskytuje "měkký start", čímž se snižuje špičkový proud a mechanické namáhání během spouštění, které může být vyšší než provozní výkon.
• Nestandardní podmínky: Provoz v extrémních mrazech může ovlivnit vlastnosti materiálu a viskozitu maziva, zatímco vysoká vlhkost může zvýšit přilnavost určitých materiálů, což obojí ovlivňuje spotřebu energie.
• Více pohonných jednotek: U velmi dlouhých šroubových vykladačů může být napájení dodáváno několika motory umístěnými v intervalech podél délky, aby se zabránilo nadměrnému kroucení hřídele šroubu.
• Výkon integrace systému: Celková částka odhad výkonu pro velkoobjemový vykladač musí také zahrnovat energii potřebnou pro vyostření (zvedání/spouštění) výložníku, otáčení (otočení) vykladače a systémy sběru prachu.

FAQ

Jaká je nejčastější chyba při dimenzování motoru pro šroubový lodní vykladač?

Nejčastější a nejnákladnější chybou je podcenění faktoru tření materiálu (hodnota 'f') a celková neefektivnost systému. Inženýři se často zaměřují na základní zdvihací sílu (P _H ), ale nedokážou dostatečně zohlednit dodatečnou energii potřebnou k protlačení abrazivních nebo lepivých materiálů, jako je slínek nebo mokré uhlí, skrz žlab. Toto přehlédnutí v kombinaci s použitím příliš optimistické účinnosti pohonu vede k výběru poddimenzovaného motoru, který bude trvale přetěžovat, vypínat a má zkrácenou životnost. Robustní průvodce velikostí motoru vykladače vždy klade důraz na konzervativní faktory tření specifické pro daný materiál.

Jak výběr materiálu ovlivňuje výpočet výkonu nad rámec pouhé hustoty?

Zatímco hustota přímo ovlivňuje sílu manipulace s materiálem (P _H ), fyzikální vlastnosti materiálu hluboce ovlivňují sílu tření materiálu (P _F ). Abrazivní materiál jako železná ruda nebo slínek má velmi vysoký koeficient tření („f“), který může znásobit P _F složka několikanásobně vyšší než u volně tekoucího materiálu, jako je obilí. Kromě toho materiály s tendencí ke spékání nebo přilnavosti vyžadují nižší koeficient plnění (φ), aby se zabránilo ucpání, což může vyžadovat větší průměr šneku běžícího jinou rychlostí pro dosažení stejné kapacity, což nepřímo ovlivňuje rovnováhu výkonu. Proto důkladná výpočet výkonu šnekového dopravníku je nemožné bez podrobných vlastností materiálu.

Je lepší mít předimenzovaný nebo poddimenzovaný motor pro šroubový vykladač?

Zatímco oba mají své nevýhody, poddimenzovaný motor je jednoznačně ta horší varianta. Poddimenzovaný motor nedodá požadovaný výkon, zastaví se při zatížení, přehřeje se a bude vyžadovat neustálou údržbu, což povede k nadměrným prostojům a provozním nákladům. Předimenzovaný motor, i když vyžaduje vyšší počáteční kapitálové výdaje a potenciálně pracuje v méně účinném bodě své výkonové křivky, bude tento úkol spolehlivě plnit. S moderními měniči s proměnnou frekvencí (VFD) lze zmírnit provozní neefektivnost předimenzovaného motoru. Proto v případě pochybností je standardní průmyslovou praxí použít bezpečnostní faktor a přiklonit se k mírně většímu motoru, aby byla zajištěna spolehlivost, klíčový princip v specifikace šroubového vykladače .

Mohu použít standardní výpočet šnekového dopravníku pro aplikaci vykládky lodí?

Můžete jej použít jako výchozí bod, ale vykladač lodí přináší jedinečné složitosti, které standardní výpočet nemusí zachytit. Dynamická povaha operace – kdy se délka a sklon vnitřního šnekového dopravníku může měnit, jak je ráhno vyostřeno a poloha lodi se posouvá – znamená, že spotřeba energie není konstantní. Potřeba vysoké spolehlivosti v náročném prostředí 24/7 portů navíc ospravedlňuje vyšší bezpečnostní faktory. Důrazně se doporučuje používat specializovaný inženýrský software nebo se poradit se zkušenými výrobci, kteří mají prokazatelné zkušenosti v oboru odhad výkonu pro velkoobjemový vykladač systémy, které musí fungovat za těchto proměnlivých a drsných podmínek.
